Einzeln schaltbare 4 fach Steckdosenleiste mit Verbrauchsmessung

Für ein spezielles Projekt brauche ich eine Steckdosenleiste, wo jede Dose einzeln mit Homey schaltbar ist und eine Leistungsmessung für jeden Kanal hat. Da es das so nicht zu kaufen gibt und meist die Dosen zu nahe beieinander sind, war wieder Onkel Undertakers Bastelstunde angesagt.

Um eine Basis zu haben, haben sich nach intensiver Suche, die Kopp Powerversal Steckdosenleisten als optimal herausgestellt.

• Leicht zu öffnen
• jede Dose ist einzeln verdrahtet
• Zwischen den Dosen gibt es genug Platz für Relais
• erhältlich als 4er, 6er und 8er

Die Einkaufsliste war schnell gemacht:
Poversal 4er € 29.-
Shelly Plus 2 PM Doppelpack € 60.-

Der Shelly Plus 2PM ist ein Doppelrelais mit Verbrauchsmessung. Er kann also 2 Steckdosen bedienen. Das schwierigste beim Einbau, ist den 2 PM richtig zu verdrahten. Von den Abmessungen passt er in den Zwischenraum von zwei Steckdosen. Enorm hilfreich sind auch sehr flexible Kabel, die Platz an den Rändern finden. Ich habe die komplette Leiste neu verkabelt, um nicht mit Wago Klemmen arbeiten zu müssen.
Nach dem Anmelden der beiden Shellys, war das Steuern kein Problem. Auch die Verbrauchsmessung funktioniert.

Ich habe mich absichtlich sehr zurück gehalten, was Fotos und die genaue Verkabelung an geht. 240 Volt sind nicht lustig und können bei Pfuschern einen elektrischen Schlag zur Folge haben. Auch die Brandgefahr ist nicht zu unterschätzen. Wer schon einmal Unterputzschalter eingebaut hat, dem muss ich eh nichts mehr erklären, der Rest sollte die Finger davon lassen.
Ich persönlich werde mir noch eine 6er Leiste bauen.

2 Kanäle
Max. Stromstärke pro Kanal: 10 A
Max. gesamter Gerätestrom: 16 A (18 A Spitze)
Spannungsversorgung AC: 110 - 240 V ±10%, 50/60 Hz
Spannungsversorgung DC: 24 V ±10%
Max. Schaltspannung: 240 V AC / 30 V DC

Kopp Powerversal 4-fach Originalzustand

Korrektur:
Bitte beachtet, dass die komplette Steckdosenleiste mit maximal 16A, bzw. 3680 Watt, belastet werden darf !

[DirkG]

Bei Verwendung des originalen Zuleitungkabels (3 x 1,5 mm²) solltest Du vielleicht noch auf den maximalen Nennstrom von 16 A bzw. die maximale Anschlussleistung von 3.680 Watt für die gesamte Steckdosenleiste hinweisen, unabhängig davon was die beiden Shellys theoretisch leisten können. (Quelle)

[Undertaker]

Du hast das richtig gestellt. Ich bin davon ausgegangen, dass die Leute wissen, dass eine Steckdosenleiste eine maximale Last hat, die nicht überschritten werden sollte.
Ich muss zukünftig daran denken, denn erst letzte Woche hab ich gesehen, dass eine Waschmaschine, ein Wäschetrockner und ein Heizstrahler, an einer 3-fach Leiste hingen. Das Ding hat auch nur 3500 Watt vertragen .

[RonnyW]

Spätestens bei 16A sollte der Sicherungsautomat die Bremse einlegen

[Hanno79]

Hallo, gibt es hier eigentlich in der Zwischenzeit etwas im Handel zu kaufen was die Steckdosen in der leiste einzeln schalten kann im homey. Die die gesehen habe können ja anscheinend immer nur die ganze Leiste auf einmal an ausschalten. Hab eine über tuya die auch in homey geht, aber die 4 Steckdosen lassen sich nur in der tuya APP einzeln steuern. In homey nur alle auf einmal.

Gibt es da etwas ohne dass ich anfangen muss zu basteln und das Haus abfackel?

Vielen Dank für eure Hilfe und Hinweise.

[schmucke]

In Verbindung mit einem MQTT Server funktioniert diese hier wunderbar:

https://www.amazon.de/Tasmota-steckdosenleiste-mehrfachsteckdose-mehrfachstecker-zeitschaltuhr-WiFi/dp/B0054PSH9C/

es lassen sich 4 Relais schalten:

3x Schuko
und die USB Ports

[DirkG]

Die SILVERCREST® Steckerleiste »Zigbee Smart Home« von Lidl verfügt auch über separat schaltbare Steckdosen ohne Messfunktion, allerdings sind es auch nur 3 Stk. Zusätzlich hat diese Steckerleiste noch 4 x USB-A Anschlüsse, diese sind aber nicht schaltbar.

Von Meross gibt es eine 4fach Steckerleiste inkl. 4 USB-A Anschlüsse. Lt. Herstellerseite sind die Steckdosen separat schaltbar, und die 4 USB-A Anschlüsse als Gruppe. Ob die Steckdosen und die USB-A Gruppe mit der Homey Meross App auch separat schaltbar sind, weiß ich nicht. Lt. den Flow Karten im App Store deutet erst mal nichts darauf hin. Da im App Store aber überwiegend nur Standard Flow Karten dargestellt werden, könnte es dennoch sein, dass die Steckdosen separat schaltbar sind. Am besten mal im entsprechenden Topic nachfragen.

Bzgl. der von @schmucke verlinkten Steckdosenleiste von Nous. Für Nous Geräte gibt es seit Ende letzten Jahres eine eigene App (Link). Die Steckdosenleiste wird momentan zwar nicht unterstützt, aber der App Entwickler scheint fleißig Geräte hinzuzufügen. Falls Interesse an der Nous Steckdosenleiste besteht, einfach mal den App Entwickler fragen ob er diese hinzufügen kann.

[Henryk]

Ich besitze 2 der Meross Steckdosenleisten. Hab die Homekit Variante und kann die einzelnen Steckdosen und den USB per Homekit und in Homey Schalten.

[Peter_Kawa]

@DirkG

Die SILVERCREST® Steckerleiste »Zigbee Smart Home« von Lidl

Ja, ich habe zwei davon. Wirklich gutes Zeug! Ich glaube, sie sind allerdings sehr groß.

[Michael_Grawe]

@Henryk

Meross

Die habe ich auch im Auge aber nicht die Homekit Version.
Kann man per Homey auch die USB Ports schalten?

lg

[Henryk]

Ja man kann mit Homey die Steckdosen einzeln schalten und die USB Ports nur als Gruppe ein oder aus schalten.

[Mr_Mysterion]

@Undertaker

Ich habe mich absichtlich sehr zurück gehalten, was Fotos und die genaue Verkabelung an geht. 240 Volt sind nicht lustig und können bei Pfuschern einen elektrischen Schlag zur Folge haben. Auch die Brandgefahr ist nicht zu unterschätzen. Wer schon einmal Unterputzschalter eingebaut hat, dem muss ich eh nichts mehr erklären, der Rest sollte die Finger davon lassen.

Nachdem ich grundsätzlich kein Fan von solchen Aussagen bin, anbei ein Foto von der verkabelten Steckdosenleiste. Grund für Foren ist, dass man mit seinem Problem weiterkommt, nicht dass man angeteasert wird und dann dennoch keine Ahnung hat wie es nun geht. Was genau der Einzelne mit diesen Infos dann macht ist grundsätzlich jedermanns eigenes Problem. Und einige von jenen, die einen Unterputzschalter eingebaut haben, haben vermutlich auch ein Youtube Video angeschaut.
Daher für alle, die gerne eine solche Steckdosenleiste nachbauen möchten:

Anleitung:
1. Steckdosenleiste öffnen
Die 4 Schrauben seitlich an den Halterungen herausschrauben, die Seitenteile abnehmen. Anschließend die beiden Hälften auseinander schieben.
Es sind jetzt alle Leitungen zu sehen und frei zugänglich.
Falls das nicht reicht können die Steckdoesen-Einsätze mit den Schrauben an der Vorderseite abgeschraubt werden und aus dem grauen Plastikgehäuse komplett herausgenommen werden.
2. Demontage Außenleiter
Sämtliche braune Kabel (Außenleiter) werden demontiert. Diese können anschließend ein kleines Stück gekürzt und neu gebogen werden, dann haben sie die perfekte Länge, um die Shellys miteinander zu verbinden.
Für das Anschlusskabel, das von der weißen Klemme an der Zuleitung kommt wird ein neues, etwa 15cm langes 2,5qmm Kabel in braun benötigt.
3. Platzieren der Shellys
Um die Shellys optimal zu platzieren muss ein Teil der weißen Plastik-Teile abgeschnitten/abgefeilt werden. Man sieht auf den ersten Blick was gemeint ist wenn man den Shelly an die vorgesehene Stelle hält.
Danach den Shelly einfach unter den vorhandenen Kabeln durchschieben und ggf. noch ausrichten.
4. Anschluss Shellys Außenleiter
Die braunen Kabel aus Schritt 1 werden wiederverwendet und von Shelly zu Shelly verbunden. In den ersten Shelly (im Bild links) kommt zusätzlich noch das braune 2,5qmm Anschlusskabel, das im Bild noch nicht angeschlossen ist.
5. Anschluss Shellys Neutralleiter
Wer es hier farblich korrekt lösen möchte, der möge blaue Kabel anstatt von schwarz nehmen. Abgegriffen wird der Neutralleiter an der letzten Steckdose (im Bild rechts) und mit dem Shelly verbunden. Von da geht es wie bei den braunen Kabeln von Shelly zu Shelly. (Schwarze Kabel im Bild)
6. Anschluss Steckdosen
Nun muss nur noch die Steckdose angeschlossen werden. Dazu wird ein (farblich korrekt braunes, im Bild schwarzes) Kabel verwendet das vom Shelly Schaltkontakt-Ausgang zur Steckdose verlegt ist. Dieses kann wie im Bild unter dem braunen Kabel verlaufen, diese berühren sich nicht und es ist genug Platz um das Plastikgehäuse am Ende wieder zusammen zu schieben.
7. Neutralleiter & Schutzleiter
Hinweis: An den originalen blauen und gelb-grünen Kabeln wurde nichts verändert, diese verbleiben im originalen Zustand.
8. Zusammenbau
Je nach dem wie genau die Kabel gebogen wurden und wie sauber gearbeitet wurde lässt sich das Gehäuse wieder wie im Original zusammenschieben und mit den 4 Schrauben seitlich verschrauben.
9. Kontrolle
Folgendes wurde verwendet:

• 4 Schrauben
• 6 Shellys
• 5 braune gekürzte und neu gebogene Kabel
• 1 braunes ca. 15cm 2,5qmm Kabel
• 1 blaues kurzes 1,5qmm Kabel
• 5 blaue 1,5qmm Kabel in etwa der gleichen Länge wie die gekürzten braunen Kabel
• 6 braune 1,5qmm Kabel (Verbindung Shelly → Steckdose)

Ich habe ca. 2 Stunden dafür benötigt, ich wusste aber auch nicht genau wie ich die Kabel legen muss und wie ich die Shellys am besten platziere. Beim Umbau einer weiteren Steckdosenleiste werde ich vermutlich nur noch ca. die Hälfte der Zeit benötigen.

Fröhliches Basteln und viel Spaß mit euere neuen Shelly-Mehrfachsteckdosenleiste!

[Undertaker]

Hallo Mr_Mysterion und herzlich willkommen,
dein Wort in Gottes Ohr, aber wenn sich jemand mit deiner Anleitung das Licht auspustet oder seine Bude abfackelt, wirst du wohl anders darüber denken. Sogar wenn nur Sachschaden entsteht, wird jede Versicherung die Zahlung ablehnen.
Ich bin da ehr der Meinung, ein gewisses Maß an Verantwortung gegenüber den Leuten und ihren Angehörigen hier zu haben. Wenn jemand das unbedingt haben möchte, wird er genau wie du, im Netz genügend Anleitungen finden.

“Was genau der Einzelne mit diesen Infos dann macht ist grundsätzlich jedermanns eigenes Problem”
Ich hoffe für dich, dass du dich nie mit jemandem über solche Sätze auseinandersetzen musst.

[Friedhofsblond]

Moin,
das wird wohl auch mein nächstes Projekt werden.

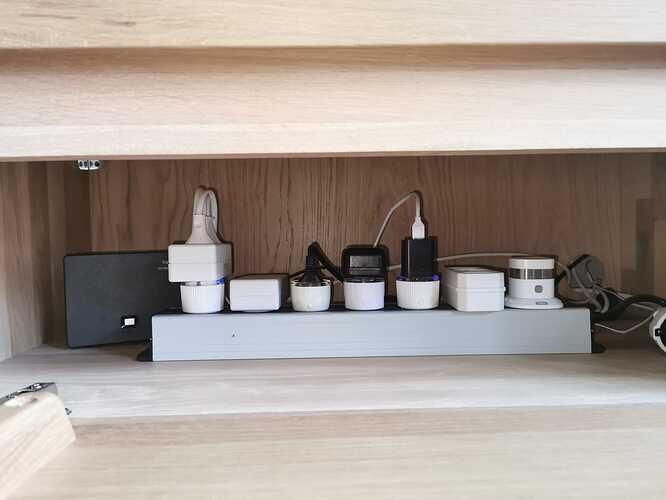

Habe eine 6-fachleiste unter dem TV liegen.
Da stecken z.Z vier Plugs mit Energiemessung drin (Fibaro und Shelly).
Alles keine Geräte mit hoher Last, TV, Sonos-Set, Awtrix, Backlight - alles über Flows verknüppert - logisch.

Das muss wech … :

Mal sehen ob ich meine Bachmann-Leiste umbauen kann:
Quelle: Bachmann

Ich habe aber vor, 3x Shelly PM2 einzusetzen.
Vielleicht habe ich an der Stelle wo der Schalter sonst sitzt, Platz für eine 4qmm Klemme.
Von dort aus will ich jeden Shelly einzeln verkabeln.
So richtig behagt mir das Durchschleifen des Leiters über alle Shellys nicht.
Na mal sehen …

[Undertaker]

Pass bitte auf, dass du dich nicht grillst oder die Bude abfackelst. Aber wenn du schon Bedenken vor dem Durchschleifen des Leiters hast, bin ich da guter Dinge. Bei Platzproblemen bestünde rein theoretisch die Möglichkeit, die Shellys in eine Verteilerdose auszulagern und die Leiste von dort aus zu verkabeln. Wenn die Strippe von der Verteilerdose zur Leiste genug 1,5 mm² Litzen hat, genügt ein Kabel.

[Friedhofsblond]

@Undertaker

Wenn die Strippe von der Verteilerdose zur Leiste genug 1,5 mm² Litzen hat, genügt ein Kabel.

… hab mir doch Lapp bestellt
(ich war in meinem ersten Leben mal Elektriker, aber wie heisst es noch - der Schuster hat die schlechtesten Schuhe … Nach knapp 30 Jahren bin ich jetzt mal dazu gekommen meine Verteilungen “sauber” zu machen und zu dokumentieren. War bischer alles im Kopp - der lässt aber langsam nach. Damals hat man sich auch kaum jemand Gedanken gemacht, mehrere Kabel in eine Klemme zu würgen … naja)

[Mr_Mysterion]

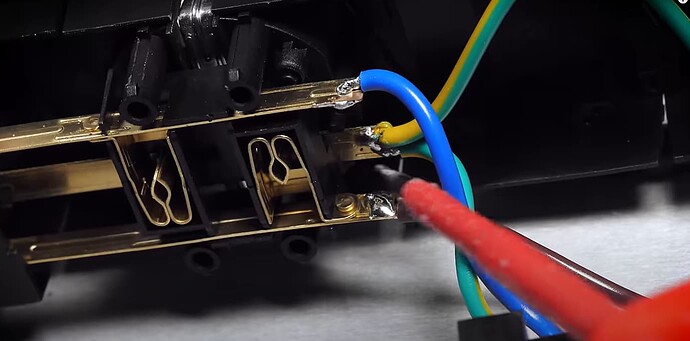

Problem an der Bachmann ist, dass es keine einzelnen Kabel gibt… Die haben da am Anschluss Schienen angelötet und die ziehen sich einmal komplett durch die gesamte Leiste. Einzeln abgreifen für die Einzeldosen ist da leider nicht möglich, deswegen hab ich mich für die Kopp Leisten entschieden.

[Undertaker]

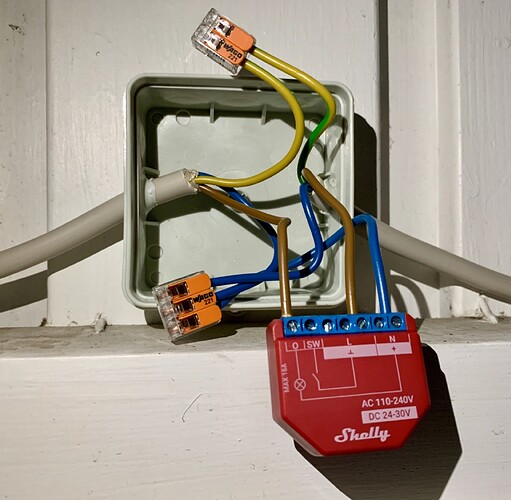

Du kannst sowas nur in Gänze smart machen. Den Shelly plus 1PM gibt es im Moment für € 12.-. Den in eine billige Abzweigdose packen, Zuleitung kappen und den Shelly dazwischen schalten. Wer es schöner will, es gibt auch 3D gedruckte Gehäuse.
So haben alte Steckdosenleisten eine neue Funktion und können sogar den Stromverbrauch messen.
Den Anschluss sollte jeder hin bekommen.

Edit:
Der Shelly kann auch Bluetooth und ist somit ein Gateway für alle Shelly BLU Sensoren (außer Shelly TRV BLU).

[Friedhofsblond]

Moin, gut zu wissen. Dann erspare ich mir die Demontage.
Habe am WE 3x Shelly Plus 2 PM - G3 für 18€ geschossen, da kann ich mir ne neue Leiste leisten.

[Friedhofsblond]

Moin,
habe nun die 6xKopp erhalten und zerlegt.
Die ersten beiden Shelly 2PM/G3 sind angekommen und angelernt.
Dabei ist mir folgendes aufgefallen:
Habe den Shelly angelernt und komplett fertig konfiguriert, beide Relays eingeschalten.
Dann erstmal ca 1h Kaffeetime gemacht - Shelly war am Netz.

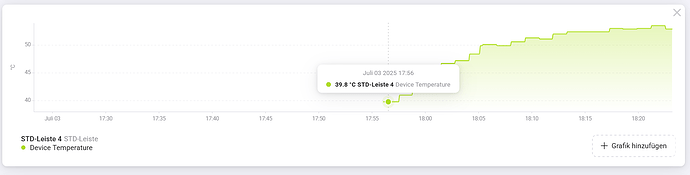

Dann final zu homey hinzugefügt - Devicetemperatur ca. 39C°. - ach dachte ich, der erste PM ist bei 52C° - warum ??
Hatte schon im Shellyforum nachgefragt, ob bei anderen Usern die Dinger auch so warm werden.
(hatte ja im Hinterkopf, das ich 3x in einer Steckdosenleiste verbauen will …)
So nach ein paar Minuten ist der Shelly nun auch bei 52C°.
Also erhöht sich nach Integration in homey die Devicetemperatur um ca. 10C° …
Ist das bei Euch auch so ??
