Pilotage radiateur électrique - choix module

[Olivier_Arthus]

@sebyldino
Peux-tu mettre une photo dès branchements sur le module car je ne comprends pas ton schéma, il ne correspond pas aux bornes du module Aqara.
Par ex tu mets 2 bornes N sur le schéma or il n’y en a qu’une sur le module
Également je ne vois pas sur quoi tu branches ton fil pilote vert
Sur le module Aqara j’ai de gauche à droite:
N L IN IN L1 L2 S1 S2
Merci de ton aide

Ps d’origine il y a un pont entre L et IN (le plus proche de L)

[Julien_31]

Je fais ça aussi pour l’ensemble de mes radiateurs

[sebyldino]

Bonjour,

Comme ceci.

Sur le schéma, câblé sur le relais 1.

• Relais 1 ON = Arrêt
• Relais 2 OFF = Confort

L2 peut très bien servir à piloter un autre radiateur avec une autre diode.

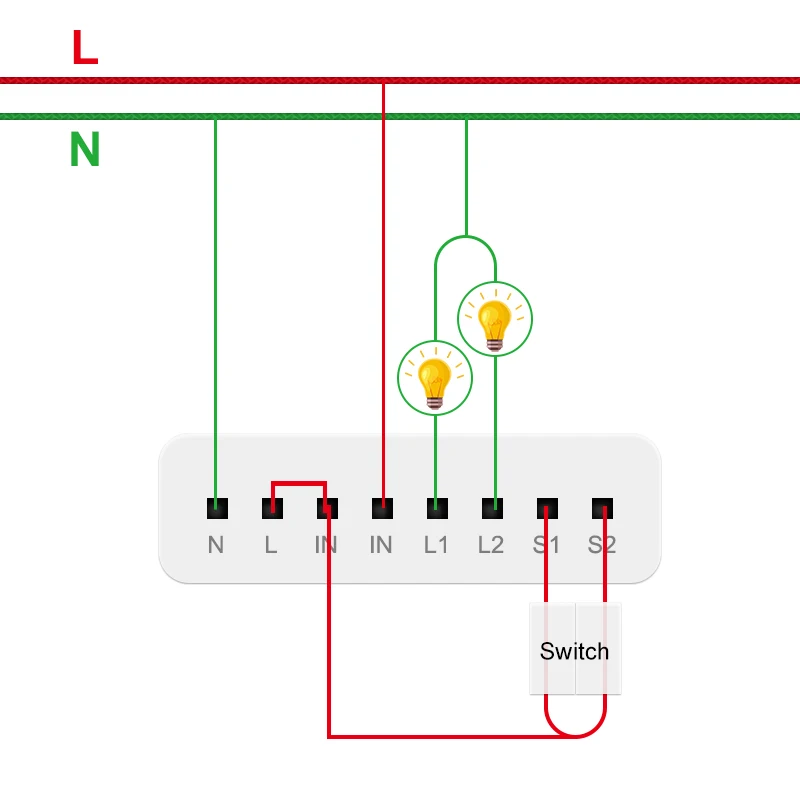

S1 et S2 permettent le raccordement d’un interrupteur comme l’indique ce schéma

[BAUWENS_Stephane]

Bonjour,

Je viens d’acheter le module et je vais le brancher car a votre photo de cablage, mais petite question, a quoi sert l’antenne noir derriere le module

[sebyldino]

Je pense qu’elle augmente la portée du signal. Chez moi tout est dans les boites d’encastrement et je n’ai pas de soucis.

[Vincent_Gar]

Bonjour,

Je ne comprends pas à quoi sert cette Diode. Pouvez vous m’informer ?

Merci

[sebyldino]

Bonsoir,

La (où les) diode suivant son sens modifie le signal électrique envoyé sur le fil pilote puisqu’elle ne laisse passer le courant que dans un sens. Ce tableau montre les différents modes.

[Vincent_Gar]

merci

[Kevin_L]

Bonjour,
Je viens d’installer ma Homey pro et l’étape suivante est le pilotage de 2 sèches serviettes.
J’aimerais savoir si quelqu’un a déjà testé les modules NODON avec la Homey : NODON SIN-4-FP-21 : Module chauffage fil pilote connecté Zigbee 3.0
Si celui-ci n’est pas compatible, est-ce qu’il existe des modules clé en main qui le seraient ?
J’aimerais avoir la consommation du radiateur également.

Merci d’avance.

[gt59]

Ce module n’est pas pris en charge. J’ai déjà contacté deux fois leur support et deux fois ils ont dit qu’ils allaient s’y atteler, mais clairement ils ont l’air de s’en moquer royalement de la communauté Homey…Ils ont developpé de nombreuses compatibilités pour des obscurs systemes domotiques mais Homey qui est un des principaux, non…C’est vraiment dommage car aujourd’hui ce module est le seul module sérieux qui peut se faire sans “bricolage” et avec une vraie securité electrique. Pour ma part je suis coincé a gérer mes modules en // de mon homey avec le boitier ENki à 20 balles qui est le moins cher au moins pour gérer un planning et une prise en main a distance. Mais c’est frustrant car je ne peux rien faire d’autre et juste prier pour qu’ils se mettent a développer la compatibilité.

[Serge62]

Slt [gt59],
Tu as tout a fait raison dans le principe que c’est mieux d’avoir une domotique unique que de faire cohabiter plusieurs … Je me bat avec ma Somfy Swich qui fait ce qu’elle veut … Déconnexion perte fonctionnalités … le SAV n’est pas des plus réactif ou compétent …
La homey me plait bien mais le manque de périphériques compatible est un frein serieux …

J’ai enfin réussi a faire fonctionner les radiateurs fil porteur avec un double interrupteurs et 2 diodes … C’est du bricolage mais a défaut d’avoir acheté des modules QuBino Fil Pilote ZMNHJD1 qui ne sont pas compatible et que je n’arrive pas a faire fonctionner malgré les tutos …

[Paul_LE]

Bonjour à tous, tout d’abord merci pour toutes ces informations sur le pilotage des radiateurs … j’ai acheté du coup des modules aqara. Ma question est : est ce qu’il est possible de piloter uniquement des ON / OFF des radiateurs (Sans utilisation de la diode) svp? Si oui, quel serait le câblage ? J’ai essayé plusieurs branchements…sans succès.

Merci pour vos réponses.

[Serge62]

Bonjour [Paul_LE]

non tu ne peux pas … si tu te réfère au tableau plus haut pour mettre en route (confort) le chauffage avec un fil pilote … il faut un 0 V … donc un relais coupé fait l’affaire par contre pour arrêter le chauffage il faut une alternance sinusoïdale positive … (Donc un 220V redressé avec une diode) on ne peut pas faire sans …

[Paul_LE]

Merci pour le retour! Ok je vais m’approvisionner en diodes :). Par contre est ce que quelqu’un aurait une adresse ou un site pour trouver des diodes prêtes a l’emploi (c’est-à-dire avec les câbles et gaines)? Je n’est trouvé que des diode 1N4007 seules sur les différents sites comme AliExpress, Amazon… il y avait un lien un peu plus haut dans la conversation qui ne semble plus marcher…

[Serge62]

Bonjour
dispo cher domadoo

GCE Module diodes pour fil pilote :

GCE Electronics Module diodes pour fil pilote

Diode de redressement 1N4007 (1 A)

Diode de redressement 1N4007 (1 A)

bonne journée

[Armand_Abric]

Pour les gens intéressés par le module SIN-4-FP-21 de NodOn, j’ai publié une app pour qu’il fonctionne avec Homey : NodOn App for Homey | Homey

Elle permet de gérer tous les modes d’un fil pilote français depuis Homey.

[Serge62]

Bonjour,
Excellente nouvelle pour les possesseurs de radiateur avec fil pilote …
j’avais acheté ce module que j’ai du renvoyer car incompatible avec homey …
je pense que çà va faire des heureux …

Les 6 ordres fonctionnent ???

merci de l’info … bravo …

[Armand_Abric]

Normalement les 6 ordres devraient fonctionner Je n’ai pas pu les tester avec un radiateur moderne pour m’en assurer

[Serge62]

Bonjour,
j’ai acheté un module pour faire un essai … 220 Branché entre 1 et 4 …
La led Verte Ok … J’appuis sur Press pour appairer : Rien ne se passe .???
Essai dans le tableau électrique et a coté de la Homey

J’ai bien installé le soft de Armand_Abric (merci a lui au passage)

J’ai jamais eu aucun prob avec l’appairage des modules Zigbee .

avez vous une idée ???

mci vivement

[Armand_Abric]

Je ne vois pas ce qu’il pourrait ce passer.

Je sais que lors de mes tests il m’a des fois fallu le réinitialiser le module en utilisant la procédure dans la doc : “Procédure de réinitialisation dans la doc”

SIN-4-FP-21-FR.pdf
